장비 소개
그것은 다양한 산업 여과, 산업 고체 폐기물, 광산 광미, 석고 (phosphogypsum, 구연산 석고, 티타늄 석고, 탈황 석고), 슬러지 등에 사용됩니다.
예: 예: DUY20(6)-8/2000
● D-벨트
● Z 진공
● Y-압착
● 20 여과 면적 20 ㎡
● 6 커버 & 가압 면적 6 ㎡
● 8-진공 압착 면적 8 ㎡
● 2000 유효 폭 2m
| 号 모델 | 주공신 (KW) 호스트 파워 | ④ (프레임 길이) | (프레임 폭) | 高度mm (프레임 높이) | 重 T (무게) | 真 空 abilts (진공 소비 m³/min) |
| DUY7.5(2.5)-4/1000 | 3.7 5.5 | 14500 | 1600 | 2600 | 16 | 20 12 |
| DUY10(2.5)-4/1000 | 3.7 5.5 | 17000 | 18 | 25 12 | ||
| DUY12.5(2.5)-4/1000 | 5.5 5.5 | 19500 | 19 | 28 12 | ||
| DUY15(2.5)-4/1000 | 7.5 5.5 | 21000 | 20 | 35 15 | ||
| DUY9.75(4)-5/1300 | 7.5 7.5 | 17500 | 1900 | 2600 | 20 | 25 15 |
| DUY13(4)-5/1300 | 7.5 7.5 | 17000 | 21 | 30 15 | ||
| DUY16.25(4)-5/1300 | 11 7.5 | 19500 | 22 | 35 15 | ||
| DUY19.5(4)-5/1300 | 11 7.5 | 21000 | 23 | 40 15 | ||
| DUY22.75(4)-5/1300 | 15 7.5 | 24500 | 24 | 45 15 | ||
| DUY20(6)-8/2000 | 11 11 | 18100 | 2700 | 2600 | 31 | 50 20 |
| DUY25(6)-8/2000 | 11 11 | 20600 | 32 | 60 20 | ||
| DUY30(6)-8/2000 | 15 11 | 23100 | 33 | 70 20 | ||
| DUY35(6)-8/2000 | 15 11 | 25600 | 36 | 80 20 | ||
| DUY40(6)-8/2000 | 18.5 11 | 28100 | 38 | 90 20 | ||
| DUY31.25(8)-12/2500 | 15 18.5 | 22600 | 42 | 70 30 | ||
| DUY37.5(8)-12/2500 | 15 18.5 | 25100 | 45 | 80 30 | ||
| DUY43.75(8)-12/2500 | 18.5 18.5 | 27600 | 48 | 90 30 | ||
| DUY50(8)-12/2500 | 22 18.5 18.5 | 28100 | 51 | 110 30 | ||
| DUY59.25(10)12/2500 | 22 18.5 | 30600 | 54 | 120 30 | ||
| DUY45(10)-15/3000 | 18.5 22 | 23100 | 3700 | 3600 | 55 | 100 40 |
| DUY52.5(10)-15/3000 | 18.5 22 | 25600 | 58 | 110 40 | ||
| DUY60(10)-15/3000 | 22 | 28100 | 61 | 130 40 | ||
| DUY67.5(10)-15/3000 | 30 22 | 30600 | 64 | 140 40 | ||
| DUY75(10)-15/3000 | 37 22 | 33100 | 67 | 160 40 | ||
| DUY80(16)-25/4000 | 37 30 | 27100 | 100 | 170 65 | ||
| DUY90(16)-25/4000 | 37 30 | 29600 | 105 | 200 65 | ||
| DUY100(16)-25/4000 | 45 30 | 33100 | 110 | 210 65 | ||
| DUY110(16)25/4000 | 45 30 | 35600 | 115 | 220 65 | ||
| DUY120(16)-25/4000 | 55 30 | 38100 | 120 | 250 65 | ||
| DUY108(18)-30/4500 | 55 37 | 33200 | 5300 | 3800 | 145 | 220 75 |
| DUY121.5(18)-30/4500 | 55 37 | 37200 | 150 | 250 75 | ||
| DUY135(18)-30/4500 | 75 37 | 41200 | 155 | 380 75 | ||
| DUY148.5(18)-30/4500 | 75 37 | 44200 | 160 | 320 75 |
높은 수준의 자동화는 매우 높은 생산 효율로 공급, 진공 탈수, 가압, 압연, 필터 천 세척 등의 기능을 지속적으로 완료 할 수 있습니다.
진공 벨트 필터, 벨트 프레스 필터 및 프레스 필터 (연속 플레이트 및 프레임 필터 프레스라고 할 수 있음) 를 결합하여 최대 3 개씩 물을 제거합니다.
합리적인 구조, 유지 보수가 쉬운 낮은 장비 고장률.

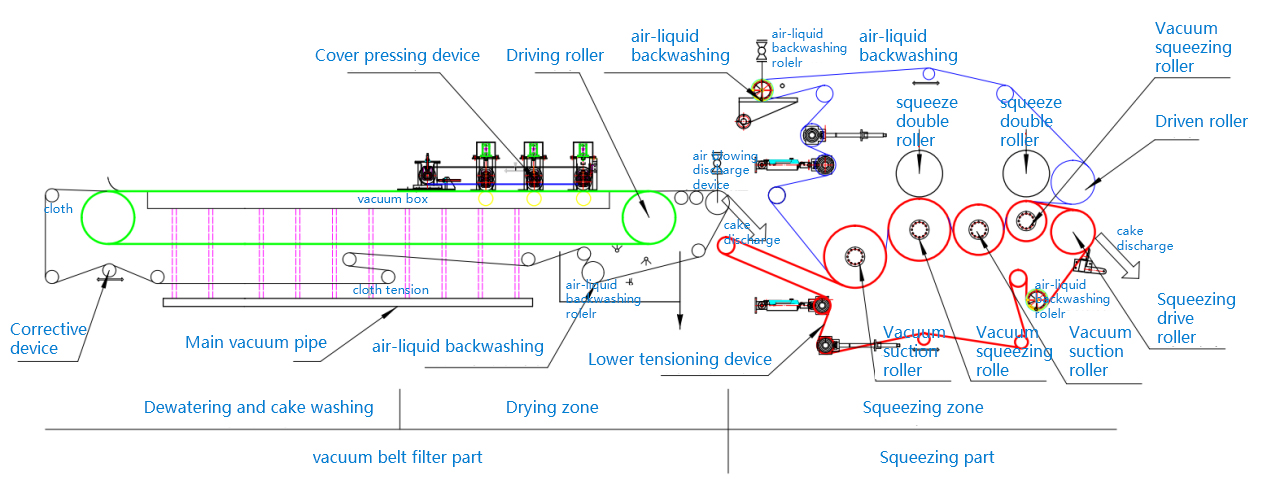

구조:
이 장비는 벨트 진공 탈수 섹션, 크롤러 벨트로 덮인 가압 섹션 및 압착 섹션으로 구성됩니다. 그것은 공급 호퍼, 고무 벨트, 진공 상자, 케이크 세척 장치, 크롤러 벨트 커버 프레스 장치, 진공 프레스 롤 장치, 필터 천 보정 장치, 구동 장치, 필터 천 청소 장치, 프레임 및 기타 구성 요소. 필터 매체로 필터 천을 사용하여 슬러리 중력과 진공 흡입을 최대한 활용하여 고체-액체 분리 효과를 얻습니다.
작동 원리:
환형 고무 벨트는 진공 상자에서 지속적으로 작동하는 감소 모터에 의해 구동되며 고무 벨트에 놓인 필터 천은 동시에 작동합니다. 슬러리는 공급 호퍼에 의해 필터 천에 고르게 분포된다. 진공 상자가 진공 시스템에 연결되면 고무 벨트에 진공 영역이 형성되며, 여액은 필터 천을 관통하고 고무 벨트의 가로 홈에 의해 수집되어 고무 벨트 중앙의 구멍을 통해 진공 상자로 흘러 들어갑니다. 단단한 부분이 차단되고 필터 천에 케이크가되는 동안. 세척 된 필터 케이크는 필터 천으로 앞으로 이동하고 크롤러 벨트로 덮인 가압 영역으로 들어갑니다. 압력 롤러의 가압력과 진공 흡입력의 이중 작용하에 계속해서 탈수됩니다.
필터 케이크가 가압 영역에 들어간 후, 필터 천은 감소 모터에 의해 계속 구동되어 지속적으로 전방으로 작동하며, 필터 케이크는 상부 및 하부 필터 천에 싸여 있습니다. 가압 및 전단력, 진공 흡입 및 압연력의 삼중 작용으로 케이크에서 물을 최대한 제거하고, 마지막으로, 필터 케이크는 가압 구동 롤러의 상부 및 하부 방전 장치를 통해 배출된다. 케이크가 제거 된 후, 필터 천은 상부 및 하부 플러싱 청소 장치에 의해 세척되고 갱신됩니다. 지지 롤러 및 교정 장치 세트를 통과 한 후 여과 영역에 다시 들어간 다음 다음 여과 사이클로 들어갑니다. V
