Name: DZG 벨트 진공 초고압 필터
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.
Availability: InStock

DZG Belt Vacuum Ultra-High Pressure Filter

장비 소개

그것은 다양한 산업 여과, 산업 고형 폐기물, 광산 광미, 석고 (phosphogypsum, 구연산 석고, 티타늄 석고, 탈황 석고), 슬러지, 옥수수, 플라티코돈, 전통 한약 슬래그, 증식 및 기타 탈수.

저희에게 연락하십시오

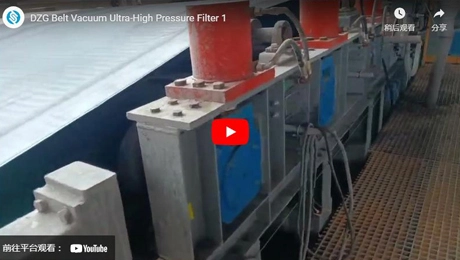

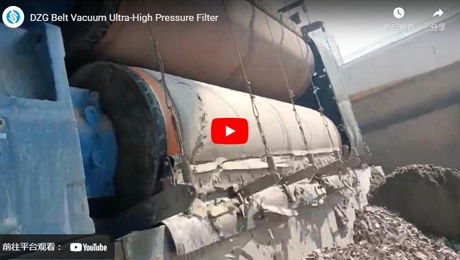

비디오 DZG 벨트 진공 초고압 필터

DZG 벨트 진공 초고압 필터의 사양

예: DZG20(8)-15/2000

● D-크롤러 커버 및 가압

● Z 진공

● G-고압

● 10 여과 면적 10 ㎡

●(8)-커버 및 가압 면적 8 ㎡

● 15-진공 압착 면적 15 ㎡

● 2000 유효 폭 2m

모델	호스트 전원 (KW)	프레임 길이 (mm)	프레임 폭 (mm)	프레임 높이 (mm)	무게 (T)	진공 소비 (m³/min)
GDZ5(4)-5/1000	5.5 11	13000	1600	2200	18	25
GDZ7.5(4)-5/1000	5.5 11	15500			20	32
GDZ10(4)-5/1000	5.5 11	18000			22	40
GDZ7.5(6)-10/1500	7.5 15	13000	2100	2400	25	45
GDZ11.25(6)-10/1500	7.5 15	15500	2100	2400	30	55
GDZ15(6)-10/1500	7.5 15	18000	2100	2400	35	65
GDZ10(8)-15/2000	11 22	14000	2100	2600	30	65
GDZ15(8)-15/2000	11 22	16500	2700	2600	35	75
GDZ20(8)-15/2000	11 22	19000	2700	2600	40	85
GDZ12.5(10)-20/2500	15 30	14000	3200	3000	45	80
GDZ18.75(10)-20/2500	15 30	15500			50	100
GDZ25(10)-20/2500	15 30	19500			55	110
GDZ15(12)-25/3000	18.5 30	14500	3700	3400	50	100
GDZ22.5(12)-25/3000	18.5 30	17000			55	120
GDZ30(12)-25/3000	18.5 30	19500			60	130
GDZ20(16)-30/4000	22 45	15000	4800	3800	70	125
GDZ30(16)-30/4000	22 45	17500			75	150
GDZ40(18)-30/4000	22 45	20000			85	175

DZG 벨트 진공 초고압 필터의 특징

높은 수준의 자동화는 매우 높은 생산 효율로 공급, 진공 탈수, 가압, 압연, 필터 천 세척 등의 기능을 지속적으로 완료 할 수 있습니다.
진공 벨트 필터, 벨트 프레스 필터 및 프레스 필터 (연속 플레이트 및 프레임 필터 프레스라고 할 수 있음) 를 결합하여 최대 3 개씩 물을 제거합니다.
합리적인 구조, 유지 보수가 쉬운 낮은 장비 고장률.

구조 및 작동 원리:

구조:

이 기계는 진공으로 덮인 가압 탈수 섹션과 진공 고압 롤링 탈수 섹션으로 구성됩니다. 기계는 공급 호퍼, 고무 벨트, 진공 상자, 가압 장치, 진공 고 압연 장치, 드라이브 및 구동 롤러, 필터 천, 필터 천 편차 보정 장치, 필터 천 청소 장치, 프레임 및 기타 구성 요소. 필터 매체로 필터 천을 사용하여 진공 흡입과 탈수를 최대한 활용하여 고체-액체 분리를 달성합니다.

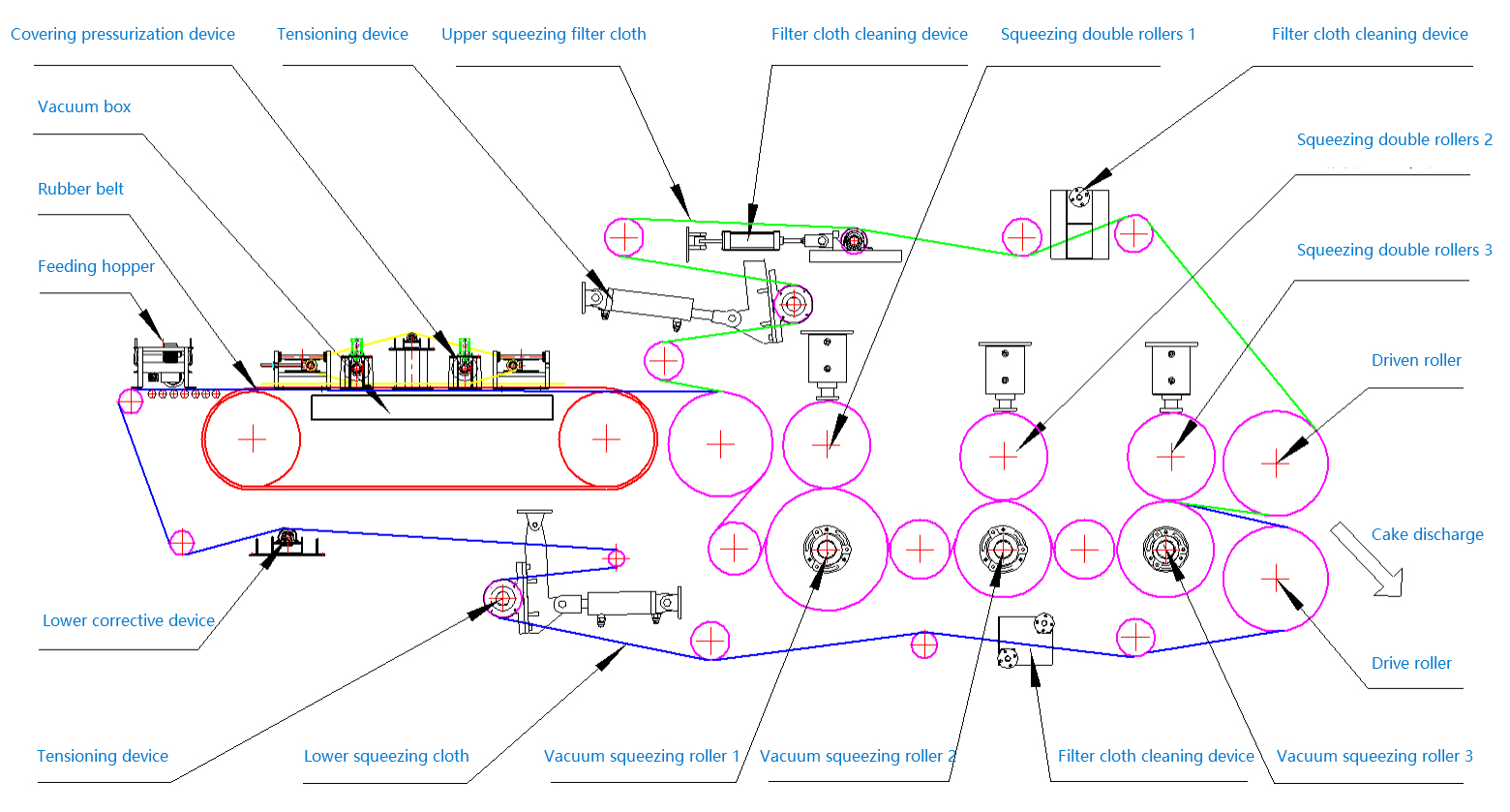

DZG Belt Vacuum Ultra-High Pressure Filter Structure

작동 원리:

환원 모터에 의해 구동되는 환형 고무 벨트는 진공 상자에서 지속적으로 작동하며, 고무 벨트에 놓인 필터 천은 고무 벨트와 동시에 작동합니다. 슬러리는 공급 호퍼에 의해 필터 천에 고르게 분포된다. 진공 상자가 진공 시스템에 연결되면 고무 벨트에 진공 영역이 형성되며, 여액은 필터 천을 관통하고 고무 벨트의 가로 홈에 의해 수집되어 고무 벨트 중앙의 구멍을 통해 진공 상자로 흘러 들어갑니다. 단단한 부분이 차단되고 필터 천에 케이크를 형성하는 동안. 필터 케이크는 필터 천과 함께 전방으로 이동하고 크롤러 벨트로 덮인 가압 영역으로 들어갑니다. 여러 그룹의 압력 롤러의 압력으로 케이크에서 물을 제거한 다음 배출하기 위해 여액 탱크로 진공 청소기로 진공 청소기로, 그런 다음 상하 필터 천으로 싸인 케이크는 진공 및 고압 깊은 탈수 섹션에 들어갑니다. 여러 세트의 진공 프레스 롤러와 결합 된 롤러 및 진공 흡입의 삼중 작용으로 계속해서 탈수되어 케이크에서 수분을 제거합니다. 마지막으로, 케이크는 상부 및 하부 필터 천 배출 장치에 의해 배출되고, 필터 천은 청소 장치를 통과 한 후 갱신 된 다음, 지지 롤러, 방향 전환 롤러를 통과합니다. 수정 장치 및 다음 사이클에 다시 들어갑니다.
