Name: LDZ 크롤러 진공 압력 벨트 필터
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.
Availability: InStock

장비 소개

크롤러 벨트 진공 압력 파이터는 장치, 고무 벨트, 진공 상자, 구동 롤러, 벨트 서포트, 공급 호퍼, 피터 천 교정 장치 위에 크롤러 벨트로 구성됩니다. Drving 장치, 직물 청소 장치, oler soueeze. 프레임 워크 등 i'슬러리 중력, 진공, 결합 된 천 프레스 및 롤러 압착을 충분히 사용하는 효율적인 고체-액체 분리 장비.

저희에게 연락하십시오

LDZ 크롤러 진공 압력 벨트 필터의 비디오

LDZ 크롤러 진공 압력 벨트 필터의 사양

예: LDZ20(6)/2000

L-벨트 커버 & 압착

D-벨트

Z-진공

여과 면적 20 ㎡

(6) -커버 & 압착 면적 6 ㎡

2000 유효한 폭 2m

모델	호스트 전원 (KW)	프레임 길이 (mm)	프레임 폭 (mm)	프레임 높이 (mm)	무게 (T)	진공 소비 (m³/min)
LDZ7.5(2.5)/1000	3.7	11500	1600	2000	8	20
LDZ10(2.5)/1000	3.7	14000			10	25
LDZ12.5(2.5)/1000	5.5	16500			11	28
LDZ15(2.5)/1000	7.5	19000			12	35
LDZ9.75(4)/1300	7.5	11500	1900	2100	12	25
LDZ13(4)/1300	7.5	14000			13	30
LDZ16.25(4)/1300	11	16500			14	35
LDZ19.5(4)/1300	11	19000			15	40
LDZ22.75(4)/1300	15	21500			16	45
LDZ20(6)/2000	11	14100	2700	2100	16	50
LDZ25(6)/2000	11	16600			18	60
LDZ30(6)/2000	15	19100			20	70
LDZ35(6)/2000	15	21600			22	80
LDZ40(6)/2000	18.5	24100			24	90
LDZ31.25(8)/2500	15	16600			22	70
LDZ37.5(8)/2500	15	19100			25	80
LDZ43.75(8)/2500	18.5	21600			28	90
LDZ50(10)/2500	22	24100			31	110
LDZ59.25(10)/2500	22	26600			34	120
LDZ45(10)/3000	18.5	19100	3700	2200	30	100
LDZ52.5(10)/3000	18.5	21600			34	110
LDZ60(10)/3000	22	24100			38	130
LDZ67.5(10)/3000	30	26600			42	140
LDZ75(10)/3000	37	29100			47	160
LDZ80(16)/4000	37	24100			55	170
LDZ90(16)/4000	37	26600			66	200
LDZ100(16)/4000	45	29100			76	210
LDZ110(16)/4000	45	31600			84	220
LDZ120(16)/4000	55	34100			90	250
LDZ108(16)/4500	55	28200	5300	2600	90	220
LDZ121.5(16)/4500	55	31200			100	250
LDZ135(18)/4500	75	34200			110	380
LDZ148.5(18)/4500	75	37200			120	320

LDZ 크롤러 진공 압력 벨트 필터의 특징

높은 수준의 자동화는 매우 높은 생산 효율로 슬러리 공급, 진공 탈수, 압착, 필터 천 세척 등의 기능을 지속적으로 완료 할 수 있습니다.
진공 벨트 필터, 벨트 프레스 필터 및 프레스 필터 (연속 플레이트 및 프레임 필터 프레스라고 할 수 있음) 를 결합하여 최대 3 개씩 물을 제거합니다.
합리적인 구조, 유지 보수가 쉬운 낮은 장비 고장률.

구조 및 작동 원리:

구조:

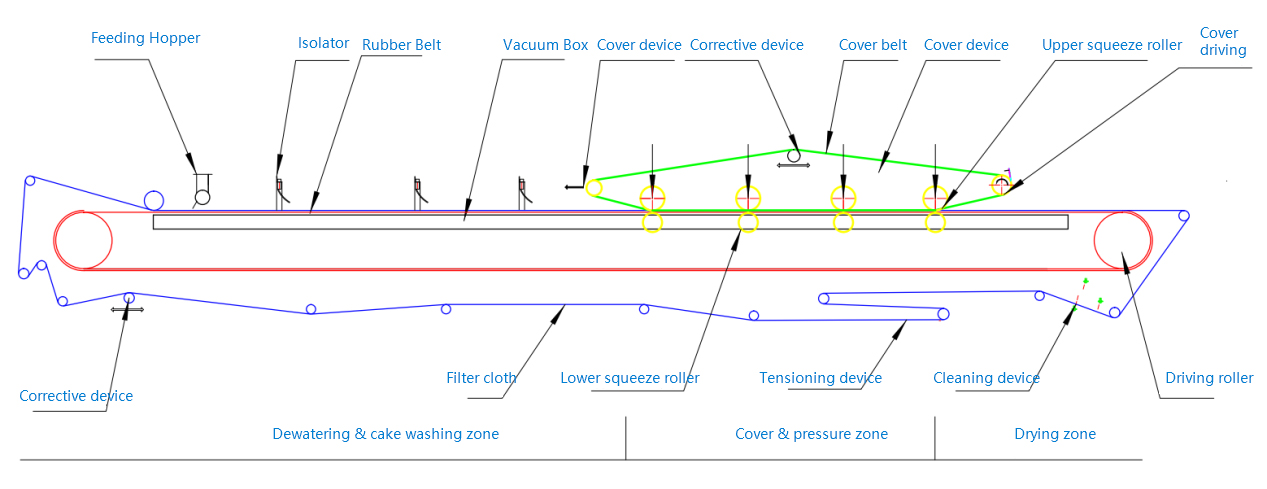

크롤러 벨트 진공 압력 필터는 크롤러 벨트 커버 장치, 고무 벨트, 진공 상자, 구동 롤러, 벨트 지원, 공급 호퍼, 필터 천 교정 장치, 구동 장치, 직물 청소 장치, 롤러 짜기, 프레임 워크, 등. 슬러리 중력, 진공, 결합 된 천 프레스 및 롤러 압착을 최대한 활용하는 효율적인 고체 액체 분리 장비입니다.

작동 원리:

도시된 바와 같이, 환형 고무 벨트는 감소 모터에 의해 연속적으로 구동되고, 고무 벨트에 놓인 필터 천은 그와 동시에 작동한다. 고무 벨트는 진공 상자의 슬라이딩 테이블과 접촉합니다 (진공 박스와 고무 벨트 사이에 환형 마찰 벨트가 있으며 물이 물에 공급되어 물 씰을 형성합니다). 진공 상자가 진공 시스템에 연결되면 고무 벨트에 진공 영역이 형성되며, 슬러리는 진공이 존재하기 때문에 공급 호퍼에 의해 필터 천에 고르게 분포됩니다. 여액은 필터 천을 관통하고 고무 벨트의 가로 홈에 의해 수집되어 고무 벨트 중앙의 구멍을 통해 진공 상자로 흘러 들어갑니다. 단단한 부분이 차단되고 필터 천에 필터 케이크가되는 동안. 진공 박스의 여액은 공기-액체 분리기에 의해 배출된다.

고무 벨트가 움직일 때, 케이크는 필터 추출 영역, 커버 영역 및 건조 영역으로 차례로 들어갑니다. 커버 영역에서 상부 및 하부 필터 천이 함께 포장되어 높은 진공 영역을 형성하는 반면, 커버 영역에서 공기 실린더에 의해 구동되는 롤러는 큰 선형 압력으로 케이크를 압착합니다. 최대 케이크에서 물을 제거하십시오. 건조 영역에서, 케이크는 더 탈수되고, 마침내 케이크는 케이크 배출 롤러의 벨트와 분리된다. 그리고 청소 장치에 의해 갱신 된 필터 천은지지 롤러 및 교정 장치 세트를 통과 한 후 필터 영역에 다시 들어갑니다.
